변화율은 수위수문곡선 하강부와 생태계간의 관계를 살펴보기 위한 통계해석변수로서, 수문곡선의 상숭, 하강과 절대변화율에 대한 기능을 포함하도록 확장되었습니다. 이러한 모든 설정의 조합은 (그림 9) 두개의 매개변수( 변화율 임계치, ‚ 일 수)를 적용하며, 지정된 모의기간의 끝에서부터 계산이 진행됩니다.
변화율 분석은 모의기간의 종료점에서 시작하여 시간을 거꾸로 진행하며 작업하게 되며, 실제 변화율은 현재 유량(또는 수위)와 일 수로 정의된 시간 간격이 끝날 때 발생하는 유량(또는 수위)를 빼서 계산됩니다. (즉, 일 수가 4로 설정된 경우, 실제 변화율은 현재 값에서 미래의 3 일 값을 뺀 값과 같으므로, 고려되는 총 시간 간격은 4 일입니다.) 그런 다음 실제 변화율을 임계값과 비교합니다. 실제 변화율이 임계값을 위반하지 않으면 변화율이 허용 가능한 것으로 간주되고 HEC-EFM이 하루 뒤로 이동하고 테스트가 반복됩니다. 이 프로세스는 임계값을 위반하거나 시즌 시작에 도달 할 때까지 계속됩니다.
계산된 실제 변화율이 변화율 임계값을 위반하는 경우 HEC-EFM은 모의기간의 최종결과로 이전에 성공한 테스트 (실패한 테스트보다 하루 늦음)를 선택하며, 이는 나머지 모의기간 동안의 변화율이 일관되게 수용(허용) 가능한 날짜와 조건임을 나타냅니다.
모든 과정이 모의기간 시작점에 도착하고, 변화율 테스트를 통과하면 HEC-EFM은 해당 날짜와 해당 조건을 모의기간의 결과로 선택합니다.

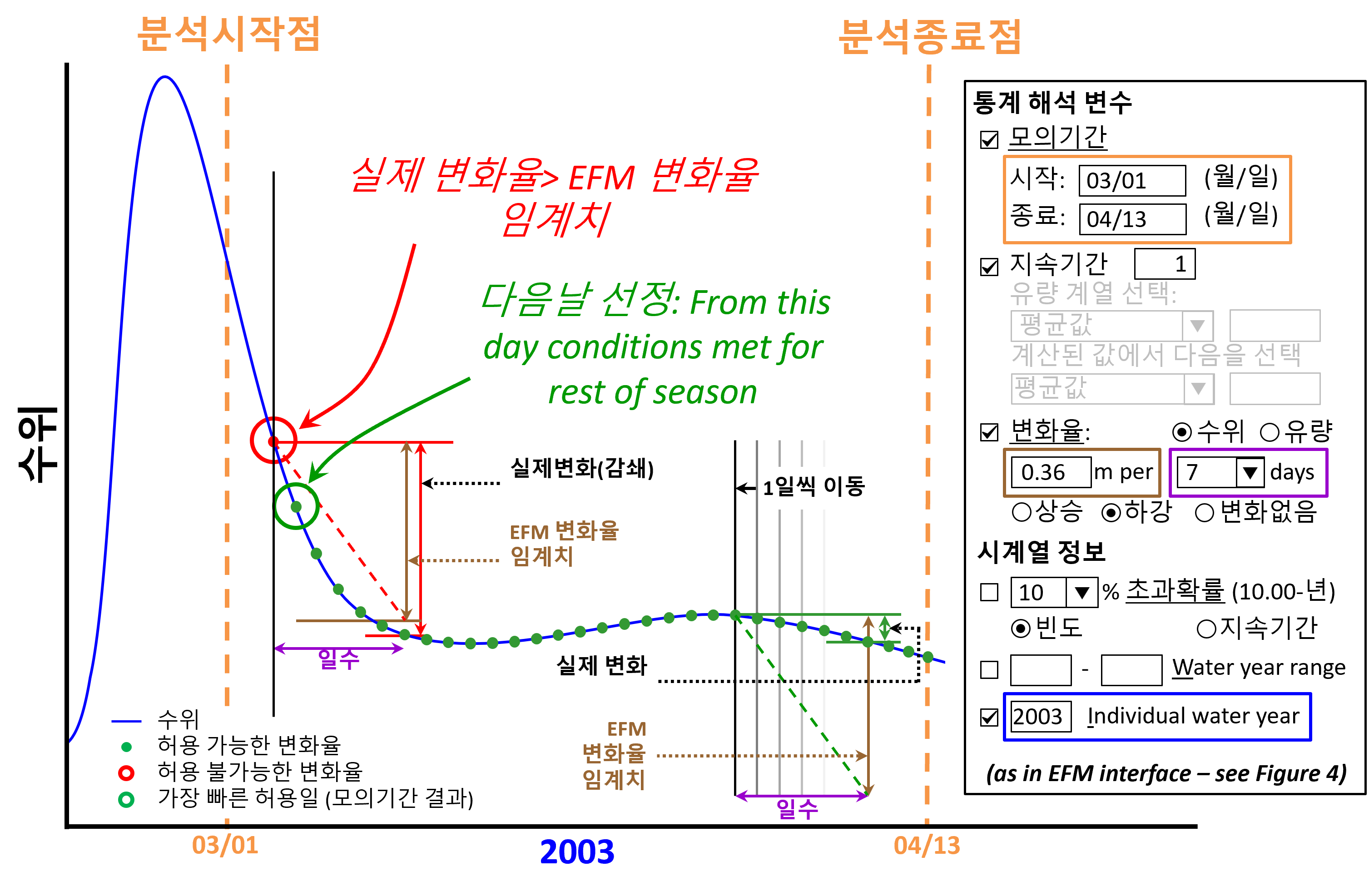

그림 9. 하나의 Water year에 대한 HEC-EFM의 변화율 입력조건 및 계산과정 설명. 통계분석변수(그래프 오른쪽)는 그림 4의 EFM 메뉴에도 나와 있습니다.
첫 번째 테스트 (모의기간 종료시점)가 실패하면, 모의기간에 대한 결과로 0이 기록되며 이는 해당 모의기간의 변화율 테스트를 통과 한 날짜가 없음을 나타냅니다. HEC-EFM 메뉴에서 변화율을 적용하면 지속기간 메뉴가 회색으로 바뀌고 비활성화 된다는 점에 유의해야합니다. 이것은 두가지 매개변수가 분석과정에서 호환되지 않음을 알리기 위한 것입니다.
실제로 변화율과 관련된 유일한 기간설정 변수는 일 수입니다. 기간이 1일로 설정되면 (그림 9 참조) 변화율은 모의기간에 대한 유황 데이터로부터 추출된 일평균값을 테스트합니다.
일수로서 2 이상의 정수를 입력하면 HEC-EFM은 변화율에 설정된 지속기간에 따라서 유량과 수위에 대해 입력된 기간 동안 평균값의 시계열을 계산 한 다음 변화율 테스트를 수행합니다.
